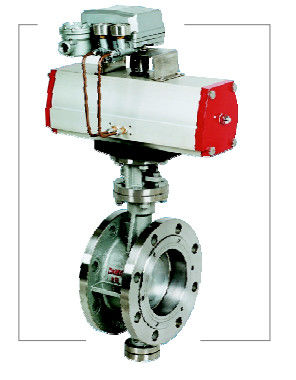

100mm 110mm 10 Zoll 12 Zoll-Schmetterlings-Regelventil 40mm 50mm 65mm 25mm

Drosselventil

Anwendung

Die Reihe der Drosselventile kann an der Nahrung, Getränk, Medizin, chemische Industrie, industrielle UmweltschutzWasserbehandlung, hohes Gebäude, Wasserversorgung, Entwässerung und Gas, etc.used angewendet werden, um mittlere Flussquantität, die Haupteigenschaften zu beginnen oder zu stoppen oder zu justieren der Struktur.

Konzeption- des Produktseigenschaften

1, einfache Struktur, Bändchen, leichtes, kleines Installationsmaß.

2, zwei Arten Dichtungsmaterial habend: weich und hart, kann in den verschiedenen Arbeitsbedingungen verwendet werden, mit gutem, Leistung versiegelnd. und lange Lebensdauer.

3, entworfenes Drosselventil des Anti-Feuers Struktur können das Theexpanding eines versehentlichen Feuers verhindern, sobald die weiche versiegelnde Dichtung des Drosselventils Feuer fängt und beschädigt, der Edelstahlsiegelring geben Spiel, um Drosselventil herzustellen halten Notfall versiegelt,

4, in Zustand des Drosselventils öffneten völlig sich, hat es wenig Strömungswiderstand, und in Zustand des Drosselventils öffnete teilweise sich, die Flussquantität kann empfindlich gesteuert werden.

5, kleine Antriebsmoment-, einfache und schnelleoperation

Versiegelnde Prinzipanalyse

1. Das versiegelnde Prinzip des einzelnen Ventils des Exzentrikers buttertly

Als die Mitte der Drehung af werden die Diskette (die Mitte der Ventilspindel) und der versiegelnde Abschnitt der Diskette in Exzenter gegründet (A), macht es den versiegelnden Abschnitt von der Diskette allmählich getrennt von dem versiegelnden Abschnitt der Dichtung im courseof, welches das Drosselventil öffnet, wenn, rotiert die Diskette zu 20°-25°, der versiegelnde Abschnitt der Diskette bremst vollständig weg von dem versiegelnden Abschnitt der Dichtung, und wenn er vollständig, ein Abstand X geöffnet wird, wird gebildet in zwei versiegelnder Abschnitt-, thusmakingtherelativemechanicalwear- und Verdrängungsabnahme zwischen versiegelndem Abschnitt zwei und die Dichtung des Drosselventils sicherstellen.

Prinzip der Dichtung 2.The des doppelten ExzenterdichtungsDrosselventils

Als Lassen der Mitte der Drehung der Diskette (die Mitte des valvespindle) eine Polarisation (b) mit der zentralen Linie des Ventilbusches an Größe bremst bilden, basiert auf dem einzelnen Exzenterdrosselventil, das thesealing Abschnitt von der Scheibenbremse weg von dem versiegelnden Abschnitt der Dichtung schneller als die einzelnen ExzenterdichtungsDrosselventil coes, im Verlauf des Öffnens des Drosselventils macht, wenn die Diskette zu 8°~12° rotiert, Abschnitt der Diskette thesealing vollständig weg von dem versiegelnden Abschnitt der Dichtung und wann vollständig geöffnet. ein größerer Abstand Y wird in zwei versiegelnden Abschnitten gebildet. Der Entwurf dieser Art des Drosselventils kann den mechanischen Verschleiß und die Verdrängung und die Deformation groß verringern und verbessert mehr die versiegelnde Leistung des Drosselventils.

Prinzip der Dichtung 3.The des Exzenterdrei drosselventils

Als Herstellung die zentrale Linie der Dichtungsform eines Polarisation inangle B mit der zentralen Linie des Ventilbusches, basiert auf dem doppelten Exzenterdrosselventil, das den versiegelnden Abschnitt von der discimmediately Bremse weg von dem versiegelnden Abschnitt der Dichtung zum Zeitpunkt der Öffnung macht, und mit dem versiegelnden Abschnitt der Dichtung zum Zeitpunkt des Schließens, während des Öffnens in Verbindung zu treten und schließend, wenn er vollständig geöffnet wird, wird ein Abstand Y selben zum doppelten Ventil des Exzentrikers sealbutterfly in den zwei versiegelnden Abschnitten gebildet. Der Entwurf dieser Art des Drosselventils kann die mechanicaI Abnutzung und den Kratzer zwischen den twosealing Abschnitt vollständig entfernen, und die versiegelnde Leistung erheblich verbessern und Lebensdauer des Drosselventils.

Prinzip der Dichtung 4.The des verschiedenen ExzenterdichtungsDrosselventils

Die einzigartige Eigenschaft des verschiedenen Ventils des Exzentrikers buttertly ist thevalve Griffwelle für installationof die Diskette, mit einer Struktur der Dreiteilart. Es gibt zwei Teile mit einer konzentrischen Welle, des Ventil handleinthree-partsstyle, butthecentral Linie der mittleren Welle ist ein Mittellinienabstand weg von der shalt Linie der beider Seiten, und thedisc ist in das Teil der mittleren Welle installiert. Diese Exzenterstruktur kann die Diskette machen ist in der Art des doppelten Exzentrikers am situationof sich öffnete völlig, aber in der einzelnen Exzenterart, wenn die Diskette rotiert wird. Wenn sie schließend, die Diskette bewegt einen Abstand in Richtung zum Thesealing Kegelschnitt sich nähert und der versiegelnde Abschnitt der Diskette und der Dichtung in der Zuverlässigkeit der Dichtungsleistung ist, wegen der Funktion der Exzenterwelle.
