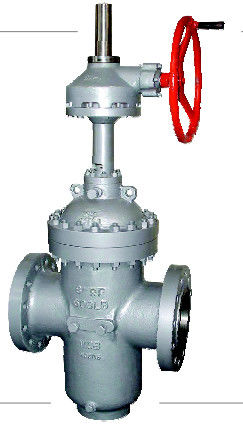

Hochdruckflacheisen-Schieber für die Entladung Schlacke LÄRM 3352 GS-C25 DN700 PN100 des Flansch-Endes

Flachplattenschieber

Konzeption- des Produktseigenschaften

●Werfen Sie und Strukturen der Schweißung zwei mit dem Körper

●Der Sitzring benutzt die sich hin- und herbewegende Sitzringstruktur mit dem versiegelten Odichtungsring und vor-Festziehenkraft traf zu, um Einlass zu haben und outiot Doppel-weise versiegelte; und der Offenabschlussmoment mit dieser Struktur ist 1/2, das von den allgemeinen Ventilen nur, von den fähigen leicht offenen und nahen Ventilen

●Der Sitzring benutzt das versiegelnde Gesicht inlald mit PTFE, so hasclual Dichtungen von PTFE zum Metall und Metall-Metall, tritt das PTFE-Dichtungsgesicht auch als das Entfernen des Schmutzes auf der Keildiskette auf.

●Für das Ventil mit der Metall-Metalldichtung, gibt es Fettinjektor außerhalb er, kommt Fett in das versiegelnde Gesicht durch den Injektor und den Sitzring, das Ventil bis zum ungültigen Leck zu haben.

●Die Keildiskette des Ventils mit Flussaufnahmebohrung wird immer mit dem versiegelnden Gesicht ob im ganz offenen oder vollen nahen Status gepasst, um das versiegelnde Gesicht zu haben, das ohne direkt abgefressen zu werden geschützt wird, durch das Medium, zum der Dauer zu verlängern,

●Wenn er völlig geöffnet wird, ist der Kanal des Ventils glatt und linear, mit einem widerstehenden Koeffizienten des extrem kleinen Flusses und keinem Druckverlust und der Rohrleitung kann mit Haarball durch ihn gesäubert werden.

●Dieses Ventil benutzt die verpackende Struktur mit der Fähigkeit der Selbstdichtung, benötigt keine konstante Anpassung, beleuchten Eigenschaften sehr offenes und nahes und eine zuverlässige Dichtung. Eine Unterstützungsversiegelnde groase injoction Struktur wird in die Verpackung, um die versiegelnde Leistung zu haben eingestellt, die und ein wahres ungültiges Leck zu erhalten absolut zuverlässig ist und legt das Problem für Ort von Universalventilen nach außen thepacking, um einfachstes Leck zu sein bei.

●Automatischer Abbau des Hochdrucks im internen Hohlraum wtlen das Ventil im Begriff ist zu schließen (sehen das Arbeitsprinzipdiagramm für die Details) um Sicherheit sicherzustellen.

●Völlig Siegelstruktur verlässt ein gutes schützendes Eigentum, das für die Anforderung der 24-stündigen Aufgabe passend ist.

●Eine Anzeichenstange oder ein Betrachtungsfenster wird mit dem Ventil eingestellt, um die Offenabschlusszustand zu zeigen.

●Funktions-Prinzip

1, mit gleichem Druck während des Ventils (und des Tors in geschlossener Position) und Anfangsdichtung (1) wird mit dem angehobenen PTFE-Ring auf den Gesichtern der Sitze gebildet. (Die Seateinsätze säubern beide Seiten des Tors, jedes Mal wenn das Ventil geöffnet oder geschlossen ist)

2, während Linie Druck (2) am valve.it angewendet wird, handelt nach dem Tor und zwingt es gegen den PTFE-Ring auf dem abwärts gerichteten Sitz und drückt ihn bis den Sitz gegen den Stahlsitz zusammen. So wird eine doppelte Dichtung… zuerst, eine PTFE-zu-Metalldichtung gebildet; dann Metall-Metall. Die seatis zwangen auch fest in seine Pause. Der O-Ring (3) verhindert jeden abwärts gerichteten Fluss an diesem Punkt.

3, vorgeschaltete Dichtung wird zur Verfügung gestellt, wenn Ventilhohlraumdruck abgeleitet wird. Dieses wird durch die Kraft der Linie Druck fungierend gegen den aufwärts gerichteten Sitz (4) den Sitz gegen das Tor bewegend und ein festes PTFE-zur Metalldichtung an diesem Punkt bereitstellend verursacht. Am gleichen time.the-O-Ring (5) bildet eine feste Dichtung mit der Sitzpause.

4, Ventil entlastet sich automatisch von übermäßigem Ventilhohlraumdruck. Wenn Ventilhohlraumdruck Linie Druck… von solchen Ursachen wie thermische Expansion… übersteigt, wird der aufwärts gerichtete Sitz zurück in seine Pause gezwungen und das excesspressure im Ventilhohlraum wird zwischen dem Sitz und dem Tor in die Linie geblutet.
